Scopo della guida

Questa guida illustra come deve essere collegato il materiale per creare una rete Wireless mobile offerta dal CERDD.

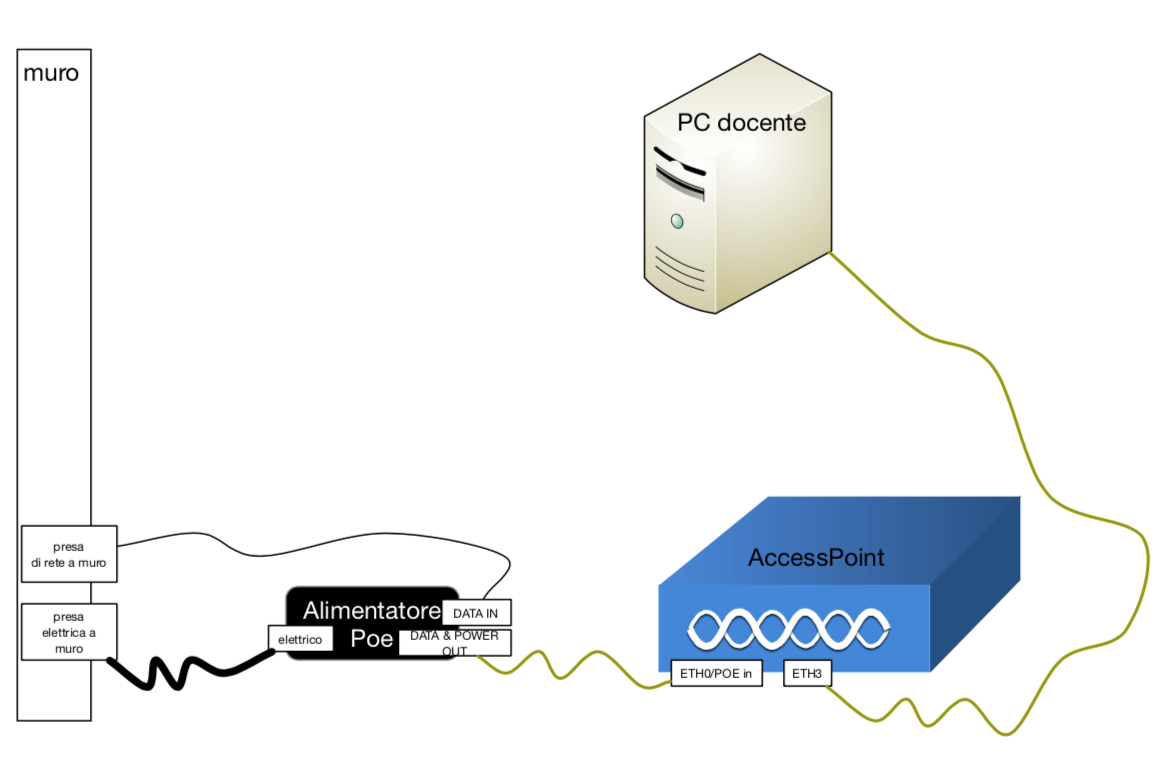

Schema di collegamento antenne Wireless Mobili offerte dal CERDD

Per poter collegare correttamente l'antenna Wireless all'infrastruttura informatica esistente procedete come segue:

  1. collegare l'alimentatore POE (alla corrente),
  2. staccare in cavo di rete dal PC e collegarlo nella presa "DATA IN" presente dell'alimentatore POE,
  3. collegare, con un altro cavo di rete, la porta "DATA & POWER OUT" dell'alimentatore POE alla porta "ETH0/POE in" presente sull'antenna Wireless,
  4. con un altor cavo di rete, collegare la porta "ETH3" presente sull'antenna Wireless, al PC dal quale è stato rimosso il cavo di rete.
